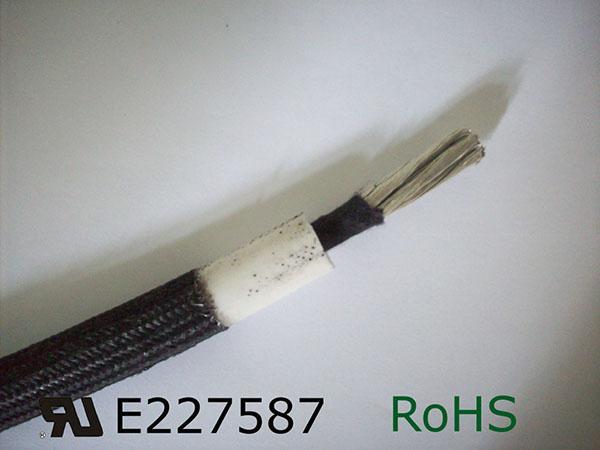

سلك كهربائي مقاوم للفلطية العالية UL 3642
المعلومات الفنية
1. الجهد الاسمي: 6900 فولت AC
2. مدى درجة الحرارة: من -60 إلى 150 أو 180 درجة مئوية
3. الموصل: النحاس المطلي بالقصدير، النحاس المطلي بالنيكل أو النحاس المطلي بالفضة
4. المادة العازلة: المطاط السيليكوني
5. مادة النسيج: الألياف الزجاجية
6. اللون: أبيض، أزرق، أحمر، أسود، بني، أصفر، أخضر، شفاف، أصفر\أخضر.
7. التطبيق: في شبكة الأسلاك الداخلية للأجهزة.
| الموصل | العازل | الخصائص الكهربائية | ||
| AWG | تركيبة الموصل NO. ×Φ مم |
القطر (مم) | القطر الكلي mm |
Realst.max Cuc，c20℃ Ohm/Km |
| 16 | 7/0.49 | 1.47 | 5.8 | 14.6 |
| 14 | 41/0.254 | 1.95 | 6.3 | 8.96 |
| 12 | 65/0.254 | 2.5 | 6.9 | 5.64 |
| 10 | 35/0.45 | 3.2 | 7.6 | 3.55 |
| 9 | 53/0.40 | 3.98 | 8.3 | 2.81 |
| 8 | 70/0.40 | 4.4 | 8.8 | 2.3 |
| 7 | 84/0.40 | 4.6 | 9.0 | 1.79 |
| 6 | 105/0.40 | 5.3 | 9.7 | 1.42 |
| 5 | 133/0.40 | 6 | 10.4 | 1.12 |
| 4 | 168/0.40 | 6.8 | 11.2 | 0.89 |
| 3 | 210/0.40 | 7.6 | 12.0 | 0.707 |
| 2 | 266/0.40 | 8.5 | 12.9 | 0.56 |
| 1 | 217/0.50 | 9.6 | 14.0 | 0.449 |
| 1/0 | 276/0.50 | 11.2 | 15.6 | 0.355 |
| 2/0 | 342/0.50 | 12.2 | 16.6 | 0.282 |
| 3/0 | 437/0.50 | 13.8 | 18.2 | 0.223 |
| 4/0 | 551/0.50 | 15.5 | 19.9 | 0.177 |
| 250kcmil | 646/0.50 | 17.5 | 21.9 | 0.151 |
| 300kcmil | 779/0.50 | 19.5 | 23.9 | 0.125 |
| 350kcmil | 912/0.50 | 21 | 25.4 | 0.108 |
| 400kcmil | 1036/0.50 | 23 | 27.4 | 0.0942 |
