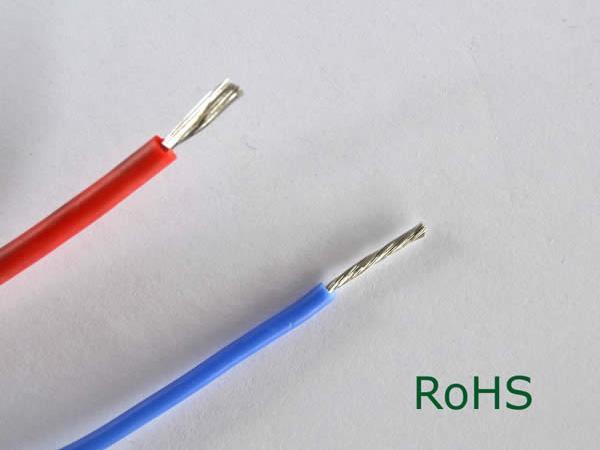

أسلاك توصيل ملفات المحرك المعزولة بالسيليكون

شكل الاستفسار

أسلاك توصيل ملفات المحرك المعزولة بالسيليكون، الاسم يعطي توضيح للمنتج، قابل للتطبيق لتصنيف المحركات F أو H. مدى الجهد الاسمي من 500 فولت إلى 6000 فولت. كذلك، درجة حرارة التشغيل لهذا المنتج من 60 إلى +180 درجة مئوية. الموصل مصنوع من النحاس العاري أو المطلي بالقصدير والمادة العازلة المستخدمة في هذا المنتج هي المطاط السيليكوني. إضافة إلى ذلك، منتجنا متوفر بعدة ألوان منها الأبيض، الأحمر، الأسود، البني، الأصفر، الشغاف.

المواصفات
مساحة المقطعmm2 تركيبة الموصل
NO. ×Φمم 		سمك الطبقة العازلة mm القطر الخارجي الاسمي mm أقصى قطر خارجي mm عند DC مقاومة موصل 20℃ أقل من أو تساوي (Ω/Km)
500V 1000V 500V 1000V 500V 1000V نحاس عاري نحاس مطلي بالقصدير
0.12 7/0.15 0.6 0.8 1.65 2.05 1.9 2.36 150 163
0.2 12/0.15 0.6 0.8 1.8 2.2 2.07 2.53 92.3 95
0.3 16/0.15 0.6 0.8 1.9 2.3 2.19 2.65 69.2 71.2
0.4 23/0.15 0.8 1 2.4 2.8 2.76 3.22 48.2 49.6
0.5 16/0.20 0.8 1 2.53 2.93 2.91 3.37 39 40.1
0.75 24/0.20 1 1.2 3.14 3.54 3.6 4.07 26 26.7
1 32/0.20 1 1.2 3.32 3.72 3.8 4.28 19.5 20.2
1.5 30/0.25 1 1.2 3.6 4 4.14 4.6 13.3 13.7
2 40/0.25 1 1.2 3.84 4.24 4.42 4.87 9.6 9.9
2.5 49/0.25 1 1.2 4 4.4 4.6 5.06 7.98 8.21
4 56/0.30 1.2 1.4 5 5.4 5.74 6.2 4.95 5.09
6 84/0.30 1.2 1.4 6 6.4 6.9 7.36 3.3 3.39
10 84/0.40 1.4 1.6 7.4 7.8 8.5 8.97 1.91 1.95
16 126/0.40 1.4 1.6 8.5 8.9 9.78 10.23 1.21 1.24
25 196/0.40 1.6 1.8 10.3 10.7 11.84 12.31 0.78 0.795
35 276/0.40 1.8 2 12.1 12.5 13.92 14.38 0.554 0.565
50 396/0.40 2 2.2 14.3 14.7 16.44 16.91 0.386 0.393
70 360/0.50 2 2.2 16.4 16.8 18.86 19.32 0.272 0.277
95 475/0.50 2.2 2.4 18.9 19.3 21.74 22.2 0.206 0.21
120 608/0.50 2.2 2.4 20.4 20.8 23.46 23.92 0.161 0.164

شركة HAOCHENG WIRE & CABLE تصنع مهنية عالية أسلاك توصيل ملفات المحرك المعزولة بالسيليكون في الصين. نحن نوفر مدى واسع من المنتجات، يشمل السلك المعزول بـ PVC، الكابل متعدد القلوب، السلك المقاوم للحرارة UL3068، وغيرها الكثير من الأنواع الأخرى.
